Diseñar el pilar

Puntos de control

Hay puntos de control [1] en el pilar que pueden desplazarse hacia dentro, hacia fuera, hacia adentro, hacia afuera para modificar la forma del pilar. Ten en cuenta que el software garantiza que no existan zonas retentivas y que se respeten las restricciones específicas de producción. Por lo tanto, existe —intencionalmente— cierta limitación en el movimiento, y al mover un punto de control, otro punto situado arriba o abajo puede moverse también.

La línea de fisura [2] está activada por defecto y permite ajustar la profundidad de la fosa central. Los puntos de control externos están conectados al punto de control central mediante la línea discontinua y pueden moverse juntos. El movimiento conjunto está guiado por el punto de control central. Esto permite determinar de forma coordinada la altura de la fisura. En dientes anteriores, controla el borde incisal.

Con el punto de control verde [3] entre las flechas en el centro del pilar, puedes ajustar la altura total del pilar.

El widget 3D redondo verde [4] situado sobre el pilar permite aplanar la parte superior del pilar. Para deshacer la acción, haz clic en el botón Deshacer.

Para una forma más compleja, puedes añadir puntos de control adicionales en cualquier línea manteniendo pulsado el botón <CTRL> y haciendo clic izquierdo en la línea de control punteada. Al arrastrar puntos de control, puedes pulsar <SHIFT> para aplicar el movimiento a los dos puntos adyacentes en cada lado. Para aplicar un movimiento a todos los puntos de control de una línea punteada, mantén pulsados ambos <CTRL>. Mantener <CTRL> mientras usas las flechas grises permite rotar todo el pilar dentro de las limitaciones del diseño. Esto es especialmente útil para lograr rápidamente el diseño deseado.

Pestaña del asistente: Arriba

En la sección Estilo de pilar, el software propone inicialmente un estilo basándose en el número de diente y los parámetros de diseño actualmente definidos.


Cuatro estilos de pilar están disponibles:

• Diseño Cilindrico [A] – Presenta un ancho reducido de hombro y menor angularidad, con bordes suaves y redondeados.

• Diseño Parametrico [B] – Proporciona un ancho de hombro moderado y una angularidad pronunciada.

• Diseño Generico [C] – Ofrece dimensiones medias de hombro y angularidad moderada.

• Diseño Legado [D] (3.2 software) – Replica el comportamiento de la versión 3.2, sin personalización avanzada de la forma.

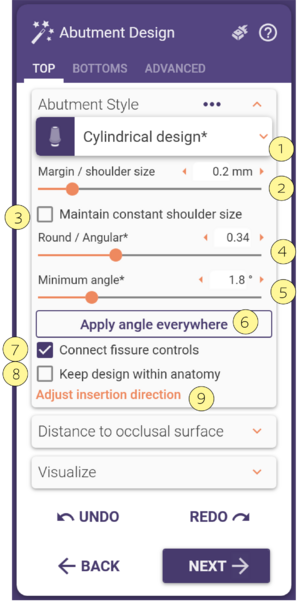

Para seleccionar un estilo diferente, haz clic en el icono de flecha [1] para expandir el menú y elegir el diseño de pilar deseado.

El deslizador Tamaño del Margen/hombro [2] aumenta o reduce las paredes del pilar afectando al tamaño del hombro.

[3] Seleccione para mantener un tamaño de hombro constante

Controla el grado de redondez mediante el deslizador Redondez/Angulosidad [4]. Este parámetro influye en la forma del pilar y evita la rotación no deseada de la restauración anatómica.

El deslizador Ángulo mínimo [5] aplica el valor mínimo del ángulo cónico a toda el área cónica del pilar evitando cualquier zona retentiva.

Haz clic en Aplicar ángulo en todas partes [6] para aplicar el parámetro ajustado de ángulo mínimo.
Para aplicar ciertos controles, activa las opciones:

[7] Conectar controles de fisura – cuando esta casilla está activa, los puntos de control externos están conectados al punto central mediante la línea discontinua y pueden moverse juntos. El movimiento conjunto está guiado por el punto central. Esto permite determinar la altura de la fisura de forma coordinada. En dientes anteriores, controla el borde incisal.
[8] Conservar diseño dentro de la anatomía – garantiza que el pilar no sea más alto que la forma anatómica y no interfiera con el diente modelo.

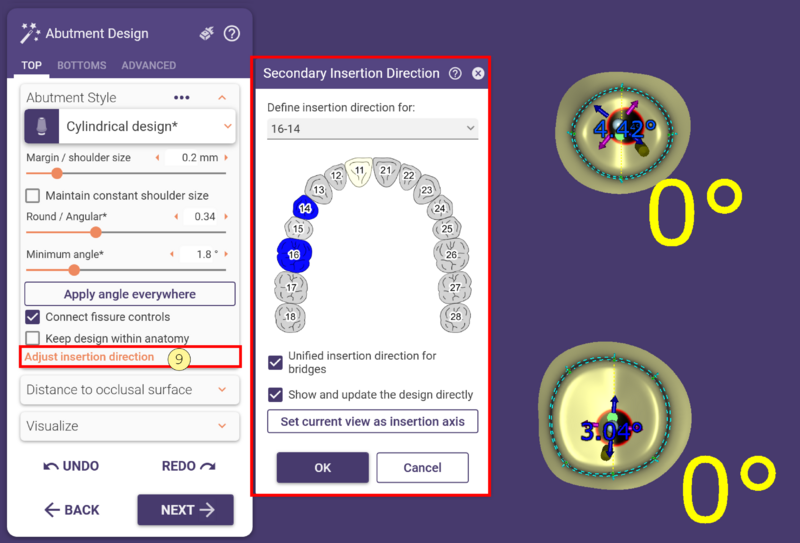

Utiliza Ajustar dirección de inserción [9] para abrir el procesador de dirección de inserción durante el modo de diseño del pilar. Especialmente útil para garantizar una única dirección de inserción en puentes.

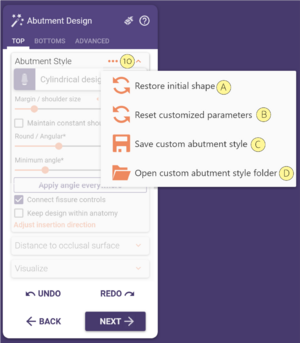

Además, utiliza los tres puntos [10] para expandir las siguientes opciones:

Restaurar forma inicial [A] pero utilizando los parámetros definidos actualmente.

Restablecer parámetros personalizados [B] restablece todos los parámetros a los valores originales del diseño del pilar.

Guardar estilo de pilar personalizado [C] permite guardar los valores actuales como un nuevo diseño de pilar personalizado, como se muestra a continuación.

Haz clic para abrir la carpeta de estilos de pilares personalizados [D].

Los archivos de escena creados con el diseño de pilar anterior aún pueden cargarse y utilizarse con el estilo especial "Legado". Cambiar entre estilos antiguos y nuevos requiere un reinicio completo del diseño.

Distancia a la superficie oclusal

Es posible indicar al software que mantenga un espacio determinado entre la anatomía y el pilar mediante el deslizador Espacio [11]. Si la casilla Adaptar a forma oclusal [12] está activada, tanto la distancia como la forma oclusal del pilar se compensan con precisión respecto a la superficie masticatoria.

Si se modifica [11] o [12], estos cambios solo se aplicarán si se pulsa el botón Aplicar [13]. El botón Aplicar reducirá o aumentará la forma para alcanzar los valores de distancia deseados.








Al activar la casilla Distancia a la anatomía (en pilar) [14], puedes visualizar la distancia entre la anatomía y el pilar; la visualización se muestra sobre el pilar y está codificada por colores desde rojo (distancia baja) hasta azul (distancia alta).

También puedes mostrar una medición de Distancia al pilar [15] sobre la anatomía.

Pestaña del asistente: Base

Utiliza esta pestaña para corregir el diseño de la base del pilar sin retroceder en el asistente. Para más detalles, consulta la sección " Generar bases de pilares"

Pestaña del asistente: Avanzado

En la pestaña AVANZADO, puedes ajustar simultáneamente el diseño del pilar y el perfil de emergencia.

Usa esta pestaña para ajustar los bordes del perfil, angulación de los canales de tornillo, establecer los parámetros de fresado y ajustar los márgenes.

El deslizador Altura [1] establece la altura mínima del borde del perfil del pilar.

El deslizador Radio [2] controla el redondeo en los bordes afilados del borde.

[5]: Permite mover simultáneamente todos los puntos que definen el borde (margen del pilar) hacia dentro, fuera, arriba o abajo.

[6]: Estos controles permiten fijar o liberar todos los puntos del borde respecto a la encía (tejido).

Canales de tornillo angulados

Canales de tornillo angulados [3] son posibles si la configuración de tu software exocad y la biblioteca de implantes lo permiten. Hay dos posibilidades para hacerlo:

• Cliqueable


Haz clic en la superficie anatómica, escaneado preoperatorio o encerado para dirigir el canal de tornillo a través de ese punto.
Sugerencia: Mantén pulsado CTRL y haz clic para restablecer el ángulo definido manualmente previamente.

• Arrastrable


Define el ángulo del canal de tornillo arrastrando una flecha. Mantener CTRL y SHIFT restringe el movimiento del ángulo al plano de angulación actual.
Mantener CTRL y 'X' restringe el movimiento al plano análogo del implante.
Mantener CTRL y 'I' ajusta el ángulo al valor entero más cercano.
Mantener CTRL, SHIFT y 'I' ajusta el ángulo en intervalos de 1°.

Consulta nuestro tutorial en vídeo para más detalles.

Al expandir el control Parámetros de fresado [5] se muestran los siguientes ajustes:

• [8] Espesor mínimo establece el espesor mínimo de las paredes axiales del pilar.


• [9] Diam. permite definir el diámetro de la fresa utilizada para fresar el pilar (compensación de herramienta). Debes añadir al menos 0.2 mm al diámetro de la fresa más pequeña.


• [10] Herramienta define el diámetro de la fresa utilizada para fresar la suprastructura (corona o recubrimiento).


• [11] Distancia al tornillo mantiene una distancia mínima entre el pilar y el canal de tornillo. Los puntos de control no pueden colocarse más cerca del canal de tornillo que este valor.


• [12] Margen es el ángulo mínimo del margen del pilar.


Obtienes el mejor ajuste entre el pilar y la suprastructura si fresas ambas partes al mismo tiempo. Por eso consideramos completamente los parámetros [9] y [10] durante el diseño. Si estos parámetros se establecen en cero, tendrás mayor libertad en el diseño, pero los bordes afilados de la parte superior del pilar no podrán fresarse debido al diámetro de la herramienta. Debes ajustar estos valores para que coincidan con tu sistema de fresado.

Q&A

¿Cuál es la diferencia entre un pilar personalizado y un pilar prefabricado?
Un pilar personalizado se diseña en DentalCAD basándose en el escaneado del paciente, coincidiendo con precisión con el ángulo del implante y los contornos gingivales para lograr un perfil de emergencia óptimo y facilitar la higiene; un pilar prefabricado (stock) tiene una forma y un tamaño estandarizados, seleccionados en clínica sin personalización.

¿Cómo mantengo dos o más pilares personalizados paralelos para un puente?
Al diseñar múltiples pilares, establece un eje de inserción unificado seleccionando la opción Dirección de inserción unificada para puentes. Esto garantiza la alineación paralela de los pilares. Para más orientación, consulta esta sección.

¿Cómo habilito los canales de tornillo angulados?
Para habilitar los canales de tornillo angulados, ve a la pestaña Avanzado y selecciona la sección Canal de tornillo angulado. Esta función debe estar soportada por tu biblioteca de implantes. Puedes ajustar los ángulos haciendo clic directamente en la anatomía o arrastrando la flecha mediante atajos de teclado para un control preciso. Visita esta sección para más información.
