Desenho do abutment
Índice
Pontos de controlo

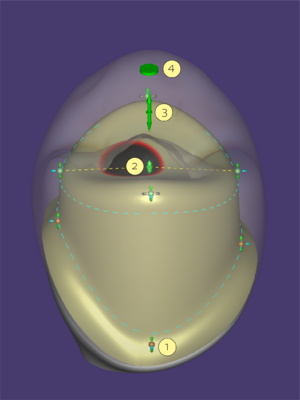

Existem pontos de controlo [1] no pilar que podem ser movidos para dentro, para fora, para cima e para baixo para alterar a forma do pilar. Note que o software garante que não existam contra-degastes (undercuts) e que as restrições específicas de produção sejam aplicadas. Por isso, há – intencionalmente – algumas limitações de movimento, e mover um ponto de controlo pode fazer com que outro ponto acima ou abaixo também se mova.
A linha de fissura [2] é ativada por defeito, permitindo o ajuste da profundidade da fossa central. Os pontos de controlo exteriores estão ligados ao ponto central através de uma linha tracejada e podem ser movidos em conjunto. O movimento conjunto é guiado pelo ponto de controlo do meio, permitindo definir a altura da fissura de forma coordenada. Para dentes anteriores, este controlo define a aresta incisal.
Com o ponto de controlo verde [3] entre as setas no centro do pilar, pode ajustar a altura total do pilar.
O widget 3D redondo verde [4] acima do pilar permite achatar a parte superior do pilar. Para desfazer a ação, clique no botão Undo.
 | Para uma forma mais complexa, pode adicionar pontos de controlo adicionais em qualquer linha, mantendo pressionada a tecla <CTRL> e clicando com o botão esquerdo na linha de controlo pontilhada. Ao arrastar pontos de controlo, pode pressionar <SHIFT> para aplicar o movimento aos dois pontos adjacentes de cada lado. Para aplicar o movimento a todos os pontos de controlo de uma linha pontilhada, mantenha premido <CTRL>. Manter pressionado <CTRL> ao usar as setas cinzentas permite rodar todo o pilar dentro dos limites de design. Isto é particularmente útil para alcançar o design pretendido rapidamente! |
Separador do assistente: Topo
Na secção Estilo do Abutment , o software sugere inicialmente um estilo de pilar com base no número do dente e nos parâmetros de design atualmente definidos.

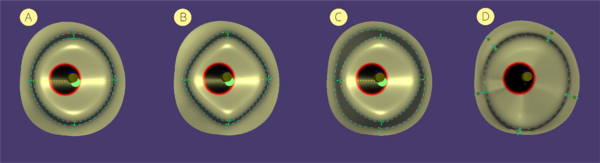

Estão disponíveis quatro estilos de pilar:
- Cilindrica [A] – Apresenta uma largura de ombro pequena e menor angulosidade, com margens suaves e arredondadas.
- Angular [B] – Proporciona uma largura de ombro moderada e angulosidade acentuada.
- Standard [C] – Oferece dimensões médias de ombro e angulosidade moderada.
- Legacy [D] (software 3.2) – Reproduz o comportamento da versão 3.2, sem personalização avançada de forma.

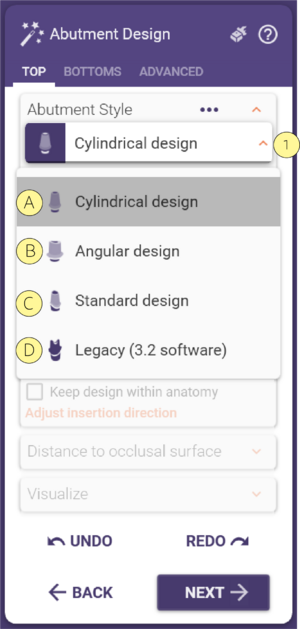

Para selecionar um estilo diferente, clique no ícone de seta [1] para expandir o menu e escolha o design de pilar desejado.

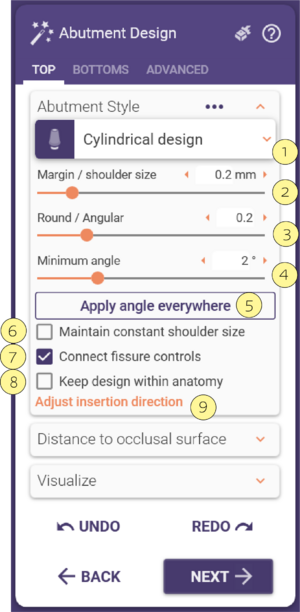

Clique em Aplicar angulo na totalidade [5] para aplicar o parâmetro de ângulo mínimo ajustado.
Para aplicar determinados controlos, ative as opções:
[6] Manter tamanho constante do ombro
[7] A caixa Conectar controlos da fissura ativa liga os pontos de controlo exteriores ao ponto central através da linha tracejada, permitindo movê-los em conjunto. O movimento conjunto é guiado pelo ponto central. Isto permite definir a altura da fissura de forma coordenada. Para dentes anteriores, este controlo define a aresta incisal.
[8] A caixa Manter o design dentro da anatomia garante que o pilar não é mais alto do que a forma anatómica, evitando interseção com o dente modelo anteriormente posicionado.

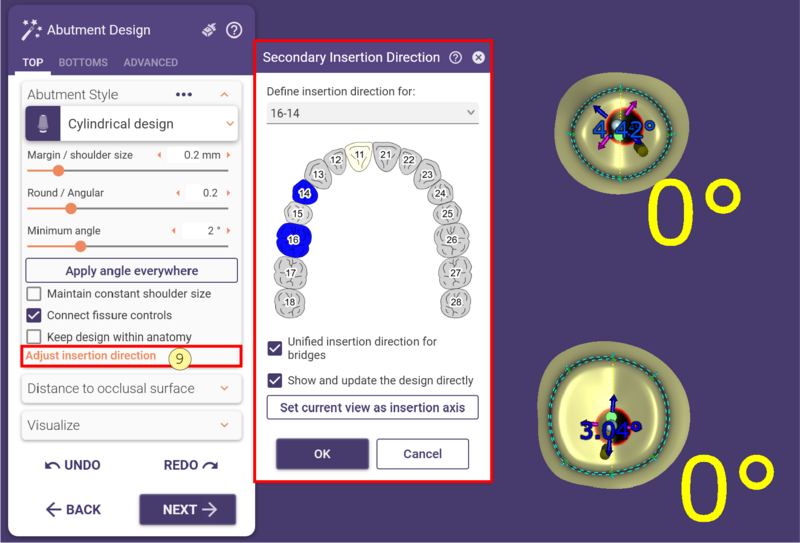

Use ajustar eixo de inserção[9] para abrir o processador de direção de inserção durante o modo de design do pilar. Especialmente útil para garantir uma direção única de inserção em pontes.

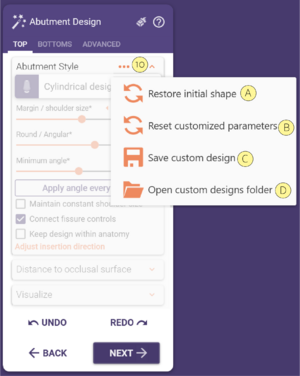

Além disso, use os três pontos [10] para expandir as seguintes opções:
Restaurar forma inicial[A] mas utiliza os parâmetros definidos no diálogo.
Restaurar parametros cusomizados [B] repõe todos os parâmetros aos valores originais do design do pilar.

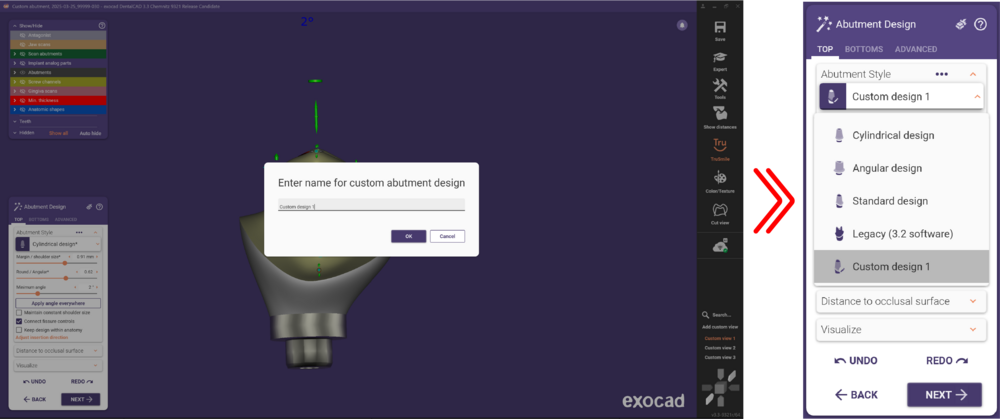

Guardar design customizado [C] permite guardar os valores atuais como um novo design personalizado de pilar, conforme mostrado abaixo.
Clique para abrir a pasta de designs personalizados [D].
 | Os ficheiros de scene criados com o design de pilar anterior ainda podem ser carregados e usados com o estilo especial "Legacy". Mudar entre estilos antigos e novos requer uma reposição completa do design. |
Distância à superfície oclusal

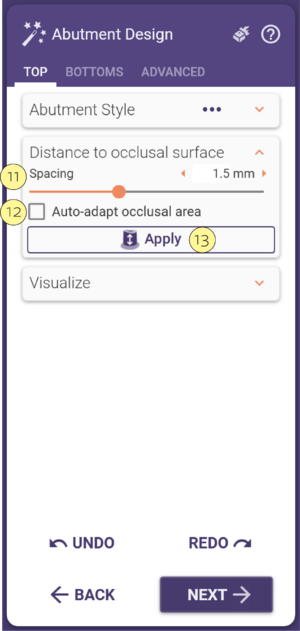

Também é possível indicar ao software para impor um determinado espaço entre a anatomia e o pilar com o controlo deslizante Espaço [11]. Se a caixa Auto Adaptar [12] estiver marcada, tanto a distância como a forma oclusal do pilar são ajustadas precisamente em relação à superfície mastigatória.
Se forem introduzidas alterações em [11] ou [12], estas só serão aplicadas quando se clicar em Aplicar [13]. O botão Aplicar reduz ou expande a forma para atingir os valores de distância desejados.

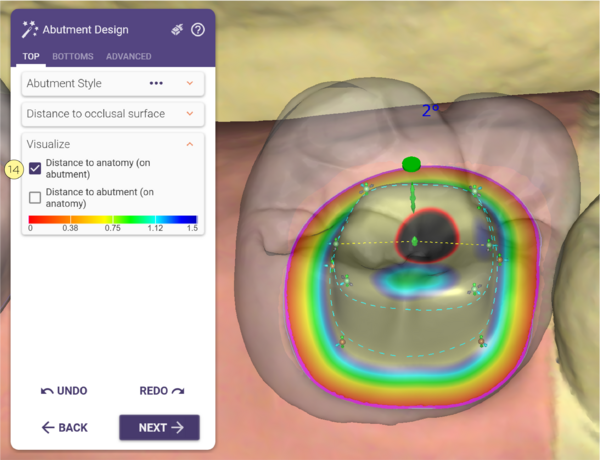

Ao ativar a caixa Distância à anatomia (no pilar) [14], pode visualizar a distância entre a anatomia e o pilar, sendo a visualização mostrada sobre o pilar. A escala é codificada por cores, de vermelho (distância pequena) a azul (distância grande).

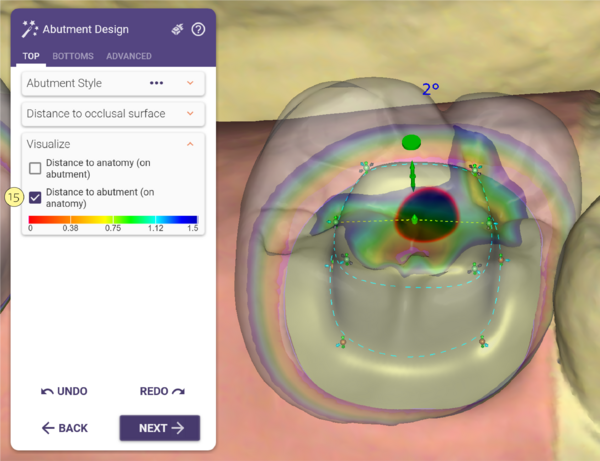

Também pode apresentar uma medição Distância ao abutment [15] sobre a anatomia.
Separador do assistente: Base
Use este separador para corrigir o design da base do pilar sem voltar atrás no assistente. Para mais detalhes, veja a secção "Gerar bases do pilar".
Separador do assistente: Avançado
| No separador Avançado, pode ajustar simultaneamente o design do pilar e o perfil de emergência. |
Use este separador para ajustar os contornos do perfil, angulação do canal do parafuso, definir os parâmetros de fresagem e ajustar as margens.
O controlo deslizante Altura [1] define a altura mínima do contorno do perfil do pilar.
O controlo deslizante Raio [2] ajusta o arredondamento da borda afiada do contorno.
[5]: Permite mover todos os pontos que definem o contorno (margem do pilar) ao mesmo tempo, para dentro, para fora, para cima ou para baixo.
[6]: Estes controlos permitem fixar ou desfixar todos os pontos de controlo do contorno em relação à gengiva (tecido).
Canal do parafuso angulado
A funcionalidade Canal do parafuso angulado [3] está disponível se a configuração do software exocad e a biblioteca de implantes utilizadas o permitirem.
Existem duas formas de o fazer:
- Clicável
Clique na superfície anatómica, pre-op ou no scan waxup para que o canal do parafuso passe por esse ponto.
Dica: Mantenha a tecla CTRL pressionada e clique para redefinir o ângulo manualmente previamente definido.
- Arrastável
Defina o ângulo do canal do parafuso arrastando a seta.
Manter CTRL e SHIFT restringe o movimento do ângulo ao plano de angulação atual.
Manter CTRL e 'X' restringe o movimento do ângulo ao plano do análogo do implante.
Manter CTRL e 'I' ajusta o ângulo ao valor inteiro mais próximo.
Manter CTRL, SHIFT e 'I' ajusta o ângulo a intervalos de 1°.
Veja o nosso tutorial em vídeo para mais detalhes.
Expandir o controlo de Parâmetros de Fresagem [5] revela o seguinte:
- [8] Espessura mínima define a espessura mínima das paredes axiais do pilar.
- [9] Diâm. permite definir o diâmetro da ferramenta usada para fresar o pilar, também conhecida como compensação da ferramenta. Deve adicionar pelo menos 0,2 mm ao tamanho da ferramenta mais pequena.
- [10] Ferramenta define o diâmetro da ferramenta usada para fresar a reconstrução (coroa ou coping).
- [11] Distância ao parafuso mantém uma distância mínima entre o pilar e o canal do parafuso. Os pontos de controlo não podem ser definidos mais próximos do canal do parafuso do que este valor.
- [12] Margem é o ângulo mínimo da margem do pilar.
 | Obtém-se o melhor ajuste entre o pilar e a reconstrução fresando ambas as partes ao mesmo tempo. Por isso, consideramos totalmente os parâmetros [9] e [10] durante o design. Se estes parâmetros forem definidos como zero, terá mais liberdade no design, mas enfrentará problemas porque as arestas afiadas no topo do pilar não poderão ser fresadas devido ao diâmetro da ferramenta. É necessário ajustar estes valores para corresponder ao seu sistema de fresagem. |
Q&A
Qual é a diferença entre um pilar personalizado e um pilar pré-fabricado (stock)?
Um pilar personalizado é desenhado no DentalCAD com base no scan do paciente, correspondendo com precisão ao ângulo do implante e aos contornos gengivais, proporcionando um perfil de emergência ideal e melhor higiene; um pilar stock (pré-fabricado) tem uma forma e tamanho padronizados, selecionado em consultório sem personalização.
Como posso manter dois ou mais pilares personalizados paralelos numa ponte?
Ao desenhar vários pilares, defina um eixo de inserção unificado selecionando a opção Unified insertion direction for bridges. Isto garante o alinhamento paralelo dos pilares. Para mais informações, consulte esta secção.
Como posso ativar canais de parafuso angulados?
Para ativar canais de parafuso angulados, vá ao separador Advanced e selecione a secção Angulated screw channel. Esta funcionalidade deve ser suportada pela sua biblioteca de implantes. Pode ajustar os ângulos clicando diretamente na anatomia ou arrastando a seta, usando atalhos de teclado específicos para controlo preciso. Consulte esta secção para mais informações.
