Alinhar malhas

Usando a ferramenta Alinhar Malhas, pode alinhar malhas flutuantes a malhas fixas. Isto é tipicamente usado para alinhar scans pré-operatórios (malha flutuante) aos dados de scan (malha fixa).

• Clique em Alinhar Malhas para abrir a janela Alinhar Malhas.

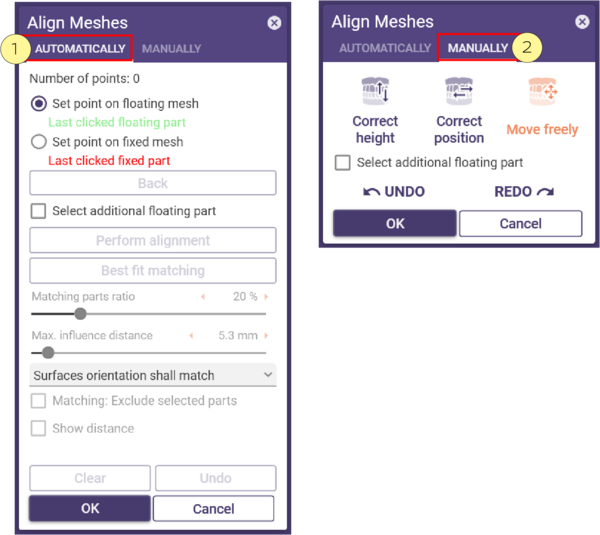

• Selecione o tipo de alinhamento, Automático [1] ou Manual [2].


Automático

Se escolher Automático, clique alternadamente nos mesmos pontos das duas malhas, como mostrado abaixo:

Para desfazer uma seta, clique em Voltar [1]. Quando tiver definido pelo menos dois pares de pontos, clique em Executar alinhamento [2].Pode melhorar ainda mais o resultado do alinhamento clicando em Melhor ajuste [3]. Utilize o alinhamento melhor ajuste apenas quando tiver malhas com formas idênticas.

As funções seguintes ajudam a melhorar o resultado do alinhamento:

• Usando o slider Relação de partes correspondentes [4], pode definir a proporção das partes de superfície existentes em ambas as superfícies. Apenas as partes da superfície abaixo da distância especificada influenciarão a correspondência. Com um valor mais alto, o software tenta alinhar superfícies que têm uma maior distância entre a malha móvel e a malha fixa. Valores altos (70-80%) podem ser mais adequados para pares de malhas cuja topologia é amplamente idêntica.

• Defina a distância máxima de influência usando o slider Distância máxima de influência [5]. Apenas as partes da superfície abaixo da distância especificada influenciarão a correspondência. Importante após realizar o registo ponto a ponto. Um valor alto pode piorar o resultado, já que mais partes da superfície de uma superfície são consideradas, o que pode não estar presente na outra superfície. Além disso, o cálculo pode demorar significativamente mais tempo.


Expanda a opção A orientação das superfícies deve corresponder [6] para revelar as seguintes opções e selecione a que se aplica ao seu caso:

• [A] A orientação das superfícies deve corresponder

• [B] A orientação das superfícies deve corresponder invertida

• [C] A orientação das superfícies deve ser ignorada

Além disso, o cálculo demora frequentemente muito mais tempo.

Excluir partes selecionadas

• Mantenha o botão esquerdo do rato pressionado e arraste para pintar áreas a serem excluídas da correspondência (ferramenta verde) [1], elas serão coloridas de azul. Para limpar a marcação, mantenha o botão esquerdo pressionado e pressione SHIFT (ferramenta vermelha) [2].


Seleção de malha [3]: Selecione a malha na qual deseja desenhar áreas.

Não adaptar [4]: Marca toda a malha. O melhor ajuste não terá efeito.

Inverter marcações [5]: Marca as áreas não marcadas e vice-versa.

Ajustar em todo lugar [6]: Limpa todas as marcações existentes.

Marcar automaticamente [7]: Usa apenas uma pequena área ao redor da ponta e da base de cada seta como região de correspondência.

Raio para marcação automática [8]: Define o raio da área da malha em cada extremidade da seta.

Tamanho do pincel [9]: Ajusta o tamanho do pincel de pintura.

Inverter pincel [10]: Inverte a funcionalidade do pincel. Também pode manter SHIFT enquanto pinta para inverter o pincel.

Selecionar partes flutuantes adicionais

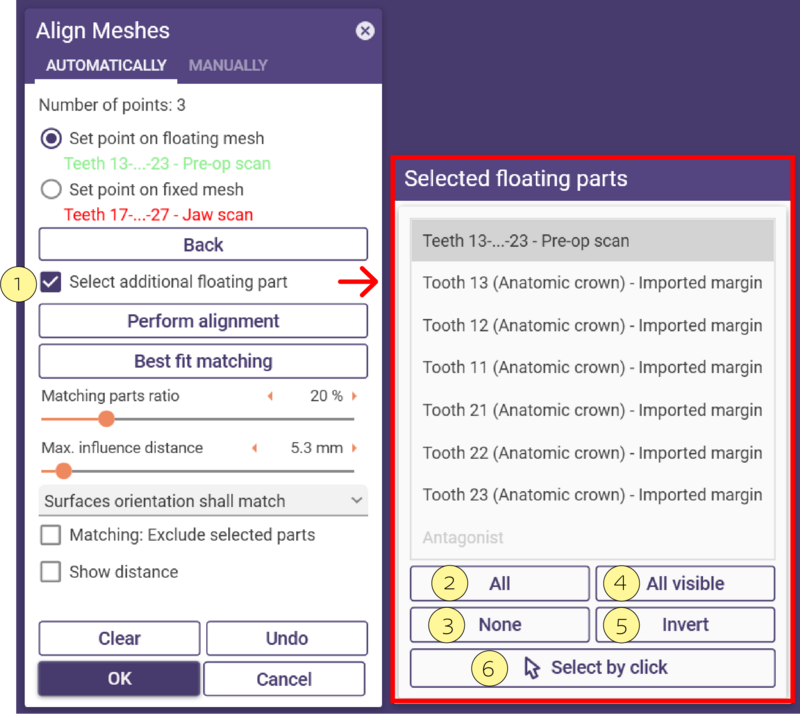

• Pode selecionar partes flutuantes adicionais para serem incluídas no processo de alinhamento ativando a caixa de seleção Selecionar partes flutuantes adicionais [1]. Isto abre a janela Partes flutuantes selecionadas.

Selecione todas as partes na lista clicando em Todas [2].

Desmarque todas as partes na lista clicando em Nenhuma [3].

Selecione todas as partes visíveis na lista clicando em Todas visíveis [4].

Inverta a seleção atual clicando em Inverter [5].

Selecionar por clique [6] permite selecionar partes individuais clicando nelas na visualização principal.

Mantenha CTRL enquanto clica para desmarcar uma parte selecionada.

Manual

Se escolher Manual, mantenha o botão esquerdo do rato sobre a malha flutuante e arraste-a para a posição desejada.
Mover/rodar em todas as direções [1]: Permite movimentos livres do modelo.

Mover na direção z [2]: Move verticalmente.

Mover no plano xy [3]: Move horizontalmente.

Selecionar parte flutuante adicional [4]: Selecione partes flutuantes adicionais para serem incluídas no processo de alinhamento ativando a caixa de seleção.

Desfazer e Refazer [5]: Retroceder um passo.

Arraste a malha com o botão esquerdo do rato [6] para a posição desejada [7].

Parte flutuante adicional

Pode selecionar partes flutuantes adicionais para serem incluídas no processo de alinhamento ativando a caixa de seleção Selecionar partes flutuantes adicionais [1]. Isto abre a janela Partes flutuantes selecionadas.

Selecione todas as partes na lista clicando em Todas [2].

Selecione todas as partes visíveis na lista clicando em Todas visíveis [3].

Desmarque todas as partes na lista clicando em Nenhuma [4].

Inverta a seleção atual clicando em Inverter [5].

Selecionar por clique [6] permite selecionar partes individuais clicando nelas na visualização principal. Selecionar [A] e [B] permite mover ambas as malhas simultaneamente.
