Aufbissschiene

Übersicht

Um einen Auftrag für eine Aufbissschiene in der DentalDB anzulegen, klicken Sie auf den Zahn [1] und klicken Sie in dem Fenster, das sich daraufhin öffnet, auf Bite splint (Aufbissschiene). Falls der Bereich zahnlos ist, klicken Sie auf Bite splint (missing tooth) [2] (Aufbissschiene (fehlender Zahn)). Danach wählen Sie den Typ Material [3] und wählst unter Aufbissschienen-Modus [4] eine der folgenden Möglichkeiten:

• Standard [A]

• Standard - Lücke für fehlenden Zahn füllen [B]

• Anatomisch - Anatomie aus Zahnbibliothek verwenden [C]

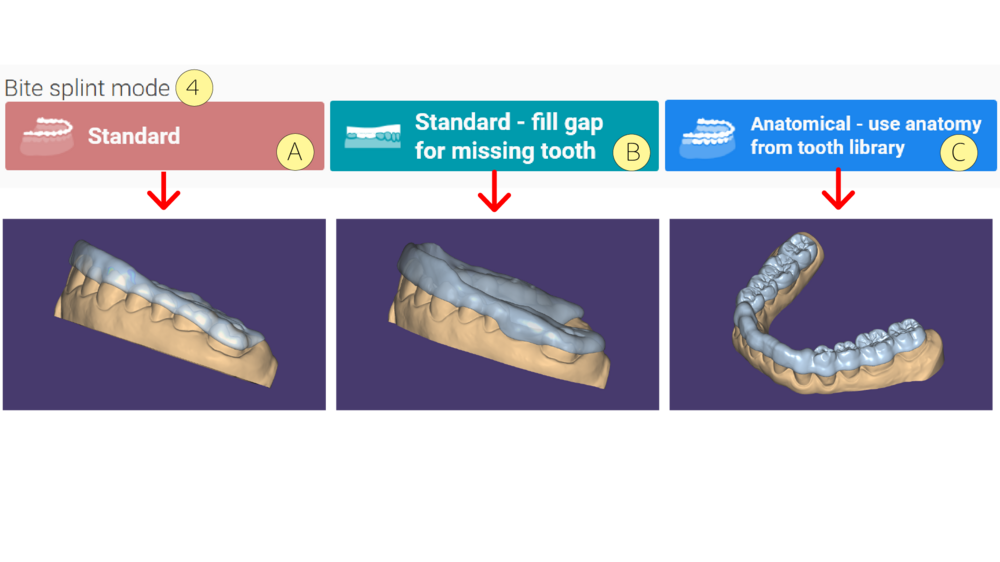

Aufbissschiene Modus

Standard [A] - Wählen Sie diese Option für normale Aufbissschienen ohne Lücken zwischen den vorhandenen Zähnen.

Standard - Lücke für fehlenden Zahn füllen [B] - Verwenden Sie diese Option, wenn eine Lücke zwischen den vorhandenen Zähnen besteht, um eine Vertiefung in der Aufbissschiene über einem zahnlosen Bereich zu vermeiden.

Table top - Lücke mit Bibliothekszahn ergänzen [C] - Wählen Sie diese Option, wenn du anatomische Formen aus der Zahnbibliothek verwenden möchtest.

Details zum Anlegen eines Auftrags in der DentalDB finden Sie in Abschnitt "Aufträge für individuelle Zähne festlegen".

Während Sie auf einen Zahn klicken, können Sie <Strg> gedrückt halten, um die letzte Auswahl auf einen anderen Zahn anzuwenden. Wenn Sie <Shift> drücken, wenden Sie die Auswahl auf eine Zahngruppe an. Dabei folgt die Markierung mehrerer Zähne dem gleichen System wie beim Auswählen mehrerer Dateien im Windows-Explorer.

Legen Sie die Art des vorhandenen Antagonistenscans fest, indem Sie diesen aus dem Dropdown-Menü auswählen:

• Bite impression (Nur ein Gipsmodell), üblicherweise nicht von Nutzen bei Aufbissschienen
• Registered Jaw (ohne Artikulation)
• Typ A oder Typ S

Gleichzeitiges Design von Schienen in beiden Zahnbögen

Das gleichzeitige Design von Schienen im Ober- und Unterkiefer spart Zeit und ermöglicht eine einfache Anpassung beider Schienen.

• Wählen Sie in der Auftragsdefinition die Indikation Aufbissschiene für den oberen und unteren Zahnbogen. Fahren Sie dann wie gewohnt fort.

Automatisiertes Aufbissschienen-Design

Durch die Nutzung der Cloud Services und der Multi-Zahnsegmentierung wird die Kurve der Aufbissschiene automatisch erstellt, was einen halbautomatischen Workflow ermöglicht, der Zeit spart.

• Beginnen Sie damit, die Aufbissschienen-Indikation wie oben beschrieben zu definieren. Klicken Sie dann auf Design [1], um die DentalCAD zu öffnen.

• Wenn Sie die Online-Cloud Services [2] aktiviert haben, startet der Wizard nach dem Start der DentalCAD automatisch mit der Zahnsegmentierung. Die Grafik [3] zeigt den Status der Segmentierung.

• Sobald die Segmentierung abgeschlossen ist, werden die segmentierten Zähne in Blau [4] und im CAD-Fenster in unterschiedlichen Farben dargestellt. Sie können einen fehlenden Zahn [5] überspringen, einen Zahn durch Anklicken definieren [6] oder bei Bedarf den Prozess der Auto-Segmentierung neu starten [7]. Verwenden Sie den Pfeil [8], um die Längsachse des Zahns anzupassen; sie wird automatisch entsprechend der neuen Achse neu berechnet.

• Wechseln Sie auf den Reiter Korrektur [9], um notwendige Anpassungen vorzunehmen. Beachten Sie, dass Sie dafür zuvor im Reiter „Automatisch“ den entsprechenden Zahn auswählen müssen. Alternativ können Sie auf den Pfeil [8] der Längsachse des Zahns klicken; dann wird direkt zu diesem Zahn gewechselt. Verwenden Sie das Werkzeug Zeichnen [10] und den Pinsel und klicken Sie, um Bereiche zu markieren, die zum Zahn gehören. Um Bereiche abzuwählen, halten Sie die Umschalttaste gedrückt und klicken Sie. Passen Sie die Pinselgröße über den Schieberegler [11] an oder indem Sie die Umschalttaste gedrückt halten und das Mausrad verwenden. Klicken Sie auf Anwenden [12], um die neuen Änderungen zu übernehmen. Falls erforderlich, können Sie den Korrekturprozess neu starten [13]. Stellen Sie sicher, dass alle Zähne korrekt segmentiert sind, bevor Sie fortfahren.

• Fahren Sie dann wie gewohnt mit dem Schritt Unterseite der Aufbissschiene gestalten [14] fort.

• Klicken Sie auf Weiter und gehen Sie zum Wizard-Schritt Virtueller Artikulator [15].

• Im nächsten Schritt Oberseite der Aufbissschiene gestalten erkennt die Software die Randlinie automatisch mithilfe der Cloud Services [16].

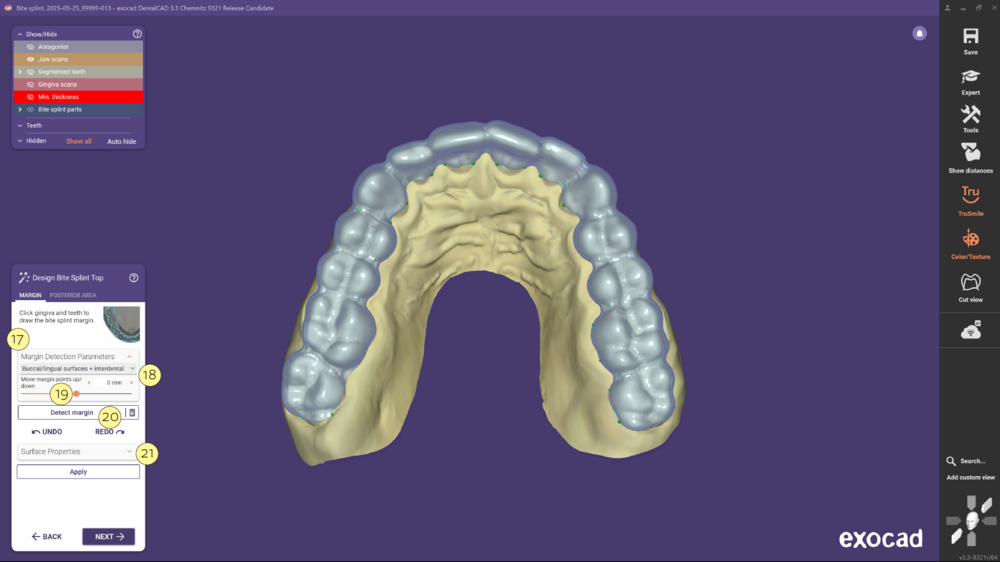

• Wenn das erledigt ist, können Sie die Grenzerkennungsparameter [17] durch Klicken auf den Pfeil ändern und gezielte Anpassungen vornehmen. Verwenden Sie das Dropdown-Menü [18], um eine der Optionen auszuwählen. Sie können aus mehreren Optionen wählen, die im Detail bei den Grenzerkennungsparameter beschrieben sind. Mit Offset hoch/runter [19] passen Sie an, wo Ihre Randlinie liegen soll. Nachdem Sie die Parameter angepasst haben, klicken Sie auf Grenze erkennen [20], um die Randlinie entsprechend Ihren Vorgaben neu zu berechnen. Passen Sie anschließend die Oberflächeneigenschaft [21] an.

• Fahren Sie dann wie gewohnt mit dem Schritt Unterseite der Aufbissschiene gestalten: Freiformen [22] fort.

• Zum Schluss können Sie die Restaurationen speichern [23].
