Modelldesign

WarningDiese Seite dokumentiert die exocad Software-Releases ab 2022. Zur Dokumentation älterer Versionen


Modelle ohne PlatteSchau dir das Video Tutorial an Modelle ohne Platte

ModelldesignEin Video Tutorial ist verfügbar: Modelldesign

Modelle ohne Platte

Wenn Sie das Modell ohne Platte verwenden, besteht der nächste Schritt des Model Creators darin, das Modell und die einzelnen Stümpfe zu erstellen, die in das Modell passen. Der Wizard befindet sich jetzt im Modelldesign und hat drei Registerkarten, Stümpfe, Masken and Einstellungen.

Stümpfe

Die Parameter der Registerkarte Stümpfe sind:

Plateless model 3.1 a.png
  • 1 Die Höhe des Pins.
  • 250 1.ModelDieWithBoreProcessorControl.gif

  • 2 Legt fest, wie weit der Präparationsrand ist vertikal in Richtung der unteren Ebene oberhalb der Konkavität ist.
  • 250 2.ModelDieWithBoreProcessorControl.gif

  • 3 Breite der unteren Auflagefläche der Stümpfe.
  • 250 3.ModelDieWithBoreProcessorControl.ModelSeatingAreaWidth.gif

  • 4 Definiert die Form des Stumpfes. Stellen Sie 0 ° für eine gerade oder > 0° für eine konische Form ein.
  • 250 4.ModelDieWithBoreProcessorControl.ModelDieShaftTaperAngle.gif

  • 5 Bestimmt die Höhenbegrenzung der Schaftverjüngung.
  • 250 5.ModelDieWithBoreProcessorControl.ModelDieShaftTaperHeightLimit.gif

    Plateless model 3.1 b.png
  • 6 Lässt die Pins an den Stümpfen aus. Siehe Bild Stumpfpin auslassen.
  • 250 6.ModelDieWithBoreProcessorControl.ModelOmitDiePin.gif

  • 7 Entfernen oder fügen Sie die Konkavität unterhalb der Randpräparation hinzu.Siehe Bild Konkavität hinzufügen.
  • 250 7.ModelDieWithBoreProcessorControl.ModelConcavity.gif

  • 8 Parallelisiert die Unterseite des Stumpfes mit der Modellbasis.
  • 250 8.ModelDieWithBoreProcessorControl.ModelTiltedDieIsSkewed.gif

  • 9Einschubrichtung der Stümpfe vereinheitlichen.
  • 250 9.ModelDieWithBoreProcessorControl.UniformDieAngle.gif

  • 10 Setzen Sie die Einschubachse der Stümpfe zurück.

  • 11 Setzten Sie die Einschubrichtung aller Stümpfe aus einer gemeinsamen Sicht/Richtung.

  • 12 Klicken Sie auf Starten, nachdem Sie einen Parameter geändert haben, um das Modell neu zu kalkulieren.

  • Sobald die Berechnung abgeschlossen ist, werden die ausgegebenen *.stl-Dateien im Projektverzeichnis gespeichert.


    TipAls Endbenutzer der Software sollten Sie sich nicht mit den Parametern befassen müssen. Sie sollten optimale Ergebnisse erzielen, wenn Sie die von Ihrem Systemintegrator bereitgestellten Standardvorgaben verwenden, oder mit den Voreinstellungen, die vom Hersteller der Produktionsausrüstung oder des Produktionszentrums bereitgestellt werden, arbeiten. Wenn nicht, informieren Sie bitte Ihren Systemintegrator und/oder Hersteller der Ausrüstung!

    Masken

    MaskenSchau dir das Video Tutorial an: Masken

    Plateless model design Mask 1 Galway.png

    Plateless model design Mask Galway.png

    Die Parameter der Masken sind:

    • 1 Mindestdicke der Gingivamaske.

    250 1.ModelDieWithBoreProcessorControlb.gif

    • 2 Spalt/Abstand zwischen der Gingivamaske und dem Modellsockel.

    250 2.ModelDieWithBoreProcessorControl.ModelGingivaMaskGapWidth.gif
    Plateless model design Mask Galway.png
    • 3 Bestimmt den Höhenausgleich der Gingivamaske.

    250 3.ModelDieWithBoreProcessorControl.ModelGingivaMaskImplantTopOffset.gif

    • 4 Markieren Sie das Kästchen, um Retentionsnoppen zu erstellen.

    250 4.ModelDieWithBoreProcessorControl.ModelGingivaMaskRetentionBallDiameterCheckbox.gif

    • 5 Bestimmt den Durchmesser der Retentionsnoppen.

    250 5.ModelDieWithBoreProcessorControl.ModelGingivaMaskRetentionBallDiameter.gif

    • 6 Bestimmt den Abstand zwischen den Retentionsnoppen. Ein größerer Wert verringert die Anzahl der Noppen.

    .
    Plateless model design Mask Galway retention nubs.png

    250 6.ModelDieWithBoreProcessorControl.ModelGingivaMaskRetentionBallSeparation.gif

    • 7 Klicken Sie auf Hinzufügen, um den Rand der Gingivamaske zu zeichnen.

    • 8 Klicken Sie auf Entfernen, um die vorhandene Zahnfleischmaske zu löschen und eine neue zu erstellen.

    • 9 Klicken Sie auf Ausführen, nachdem Sie einen Parameter geändert haben, um das Modell neu zu kalkulieren.

    TipFalls der Stumpf eine extreme Einschubrichtung hat, kann dies das Endergebnis beeinflussen, wie in [A] gezeigt. Um dies zu vermeiden, ändern Sie bitte die Einschubrichtung des Stumpfes [B] oder zeichnen Sie die Gingiva unter Vermeidung des problematischen Bereichs neu [C]. Beachten Sie, dass bei Laboranalogen mit einer extremen Einschubrichtung die einzige Möglichkeit darin besteht, die Gingiva neu zu zeichnen.
    Gingiva tip.png
    Freiform-GingivaSchau wie es gemacht wurde: Freiform-Gingiva


    Flache Maske

    Flache MaskeSchau dir das Video Tutorial an: Flache Maske

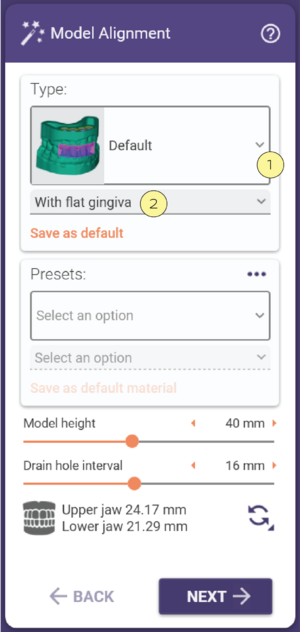

    • Um eine flache Gingivamaske zu erstellen, wählen Sie als Modelltyp Plateles model [1] und dann darunter gingiva masks flat [2].

    Flat Mask-01 3.1.png

    • Sobald Sie sich im Schritt "Modell ohne Basisplatte" auf der Registerkarte Masken befinden, wählen Sie Hinzufügen [3] und klicken auf den Bereich des Modells [4], für den Sie die Maske erstellen möchten.

    Flat Mask-02 3.1.png

    • Nach dem Klicken sehen Sie den Kiefer automatisch in der Okklusalansicht. Klicken Sie auf [5], um den Bereich zu zeichnen, für den Sie eine flache Maske erstellen möchten.

    Flat Mask-03 3.1.png

    • Doppelklicken Sie, um die flache Masken [6] zu erzeugen.

    Flat Mask-04 3.1.png

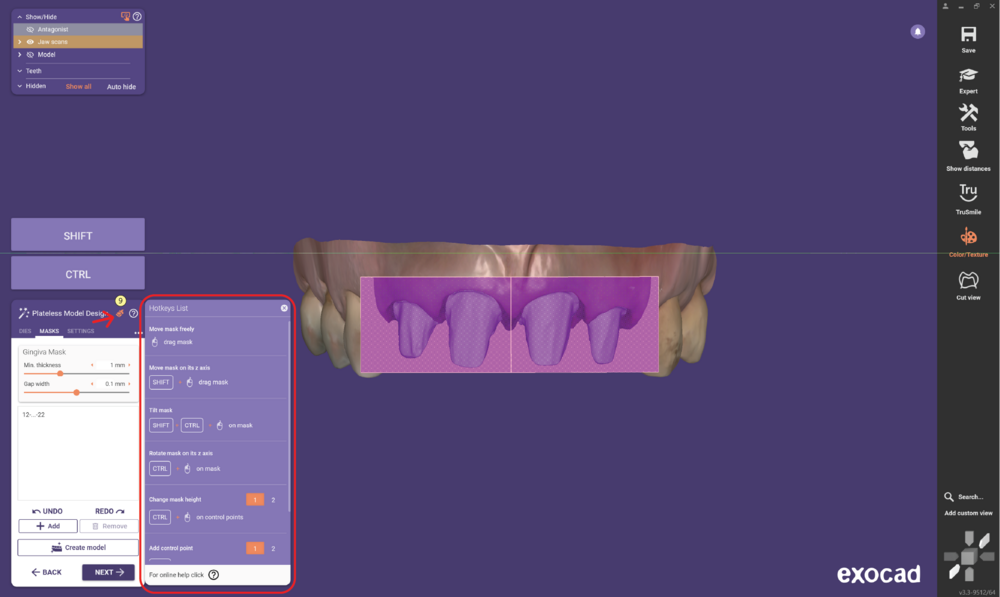

    • Die flache Maske [7] kann mit den Kontrollpunkten [A], Linien [B] und dem inneren Bereich der Maske [C] bearbeitet werden. Diese können Sie, wie unten beschrieben, mit Hotkeys bearbeiten. Nachdem Sie die flache Maske wie gewünscht bearbeitet haben, klicken Sie auf Starten [8], um sie anzuwenden.

    Flat Mask-05 3.1.png


    HotkeyKlicken + Ziehen halten - die Maske in alle Richtungen bewegen
    Umschalt + Klick auf die innere Maske - verschieben Sie die Maske auf der z-Achse
    Strg +Klick auf den inneren Bereich der Maske - drehen Sie die Maske
    Klicken Sie auf die obere oder untere Kante/Linie der Maske - ändern Sie die Höhe der Maske
    Strg+Klick auf den Kontrollpunkt - ändert ebenfalls die Höhe der Maske
    Strg + Klick auf die obere oder untere Kante/Linie der Maske - einen weiteren Kontrollpunkt hinzufügen
    Doppelklick auf die obere oder untere Kante/Linie der Maske - einen weiteren Kontrollpunkt hinzufügen
    Linksklick + Halten + Rechtsklick gleichzeitig auf den Kontrollpunkt - Kontrollpunkt entfernen
    Klick + Entf auf den Kontrollpunkt - Kontrollpunkt entfernen
    Strg + Umschalt + Klick auf den inneren Bereich - kippen Sie die Maske

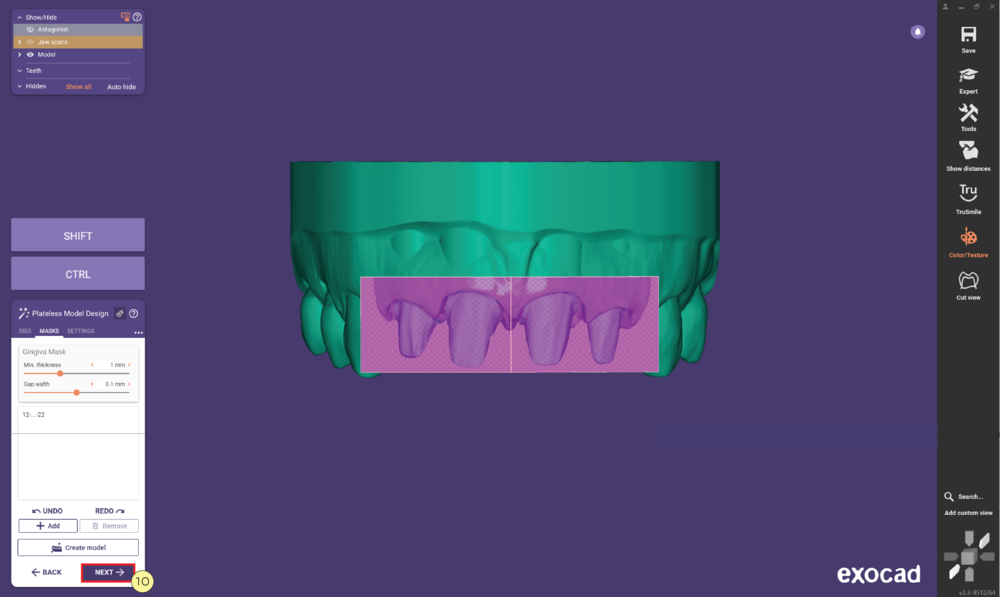

    • Um fortzufahren, klicken Sie auf Weiter [9].

    Flat Mask-06 3.1.png


    Einstellungen

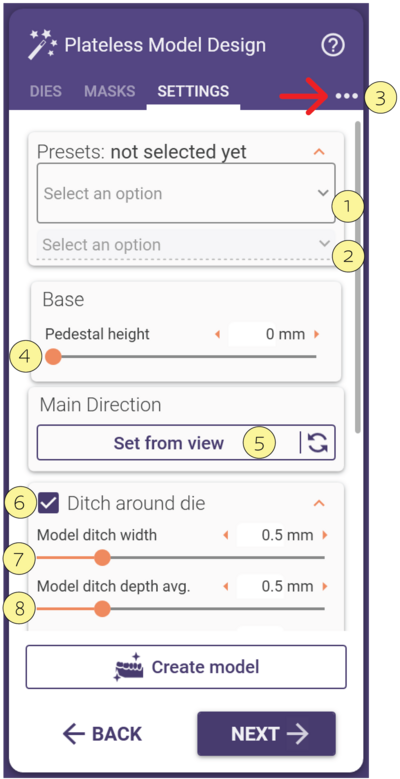

    Die Parameter der Registerkarte Einstellungen sind:

    Plateless Model Settings 3.1 1.png

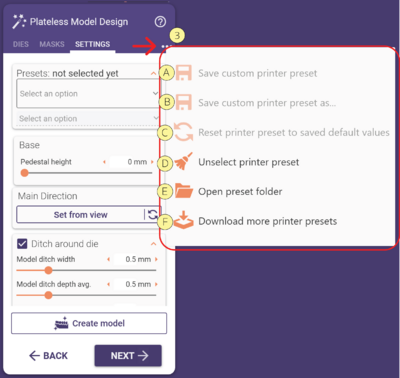

  • 1 Wählen Sie die Druckervoreinstellung. Rechtsklicken Sie für erweiterte Optionen.

  • 2 Wählen Sie eine Materialvoreinstellung.

  • 3 Voreinstellung beim Beenden automatisch speichern.

  • 4 Abstand zwischen einem Stumpf und dem Modellsockel in der Horizontalen (x und y) Richtung.
  • 250 1.ModelDieWithBoreProcessorControlS.gif

  • 5 Abstand/Spaltbreite zwischen einem Stumpf und dem Modellsockel in vertikaler (z) Richtung. 250 2.ModelDieWithBoreProcessorControlS.gif
  • 6 Die Höhe des Sockels. Siehe Bild Sockelhöhe
  • 250 3.ModelDieWithBoreProcessorControlS.gif

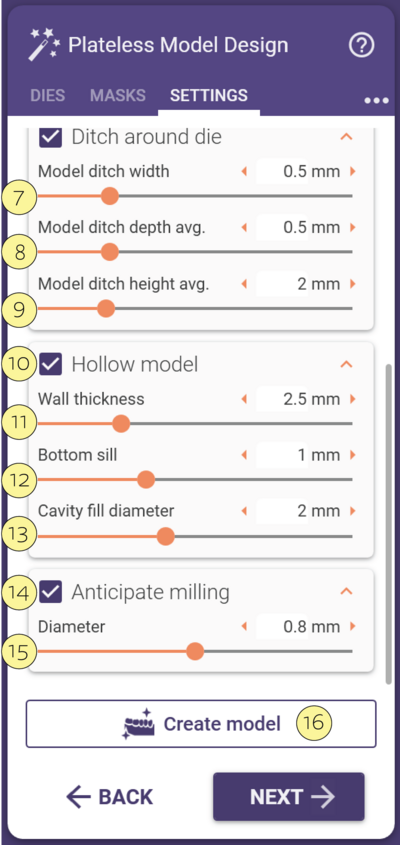

  • 7 Kontrollkästchen zum Aktivieren/Deaktivieren der Unterkehlung.
  • 250 4.ModelDieWithBoreProcessorControl.ModelDitchWidthCheckbox.gif

  • 8 Bestimmt die Breite des Sockels der Aussparung um den Stumpf.
  • 250 5.ModelDieWithBoreProcessorControl.ModelDitchWidth.gif

  • 9 Bestimmt die durchschnittliche Tiefe der Aussparung um die Stümpfe. Da der Boden fast flach gemacht wird, kann die Tiefe nicht überall genau eingehalten werden.
  • Plateless Model Settings 3.1 2.png

    250 6.ModelDieWithBoreProcessorControl.ModelDitchDepthAvg.gif

  • 10 Ermittelt die durchschnittliche Höhe der Aussparung um die Stümpfe.
  • 250 7.ModelDieWithBoreProcessorControl.ModelDitchHeightAvg.gif

  • 11 Fügt Einkerbungen in der Basis des Modells hinzu, die die Stifte zum leichteren Entfernen freilegen. Siehe Bild Pin Rillen hinzufügen
  • 250 8.ModelDieWithBoreProcessorControl.ModelBottomPinGrooveDepthCheckbox.gif

  • 12 Bestimmt die Breite (d.h. x- und y-Richtung) der Stiftrillen auf der Unterseite des Modell.
  • 250 9.ModelDieWithBoreProcessorControl.ModelBottomPinGrooveWidth.gif

  • 13 Bestimmt die Tiefe (d.h. die z-Richtung) der Pinaussparung auf der Unterseite des Modells. 250 10.ModelDieWithBoreProcessorControl.ModelBottomPinGrooveDepth.gif
  • 14 Kontrollkästchen zum Aktivieren/Fertigen des Hohlmodells. Wenn das Kontrollkästchen Hohlmodell aktiviert ist, kann die Wandstärke [15] des hohlen Modells mit dem Schieberegler auf genauen Werte eingestellt werden.
  • 250 11.ModelDieWithBoreProcessorControl.ModelWallThicknessCheckbox.gif

  • 15 Wandstärke des Modells. Wenn die Wandstärke 0 ist, ist das Modell massiv. Sie können dies auch erreichen, indem Sie das hohle Modell deaktivieren. Eine positive Zahl bedeutet, dass das Modell hohl sein wird und definiert die Materialstärke. Ein negativer Wert ist ungültig. Siehe Abbildung Wandstärke.
  • Plateless Model Settings 3.1 3.png

    250 12.ModelDieWithBoreProcessorControl.ModelWallThickness.gif

  • 16 Fügt eine Erweiterung der Wandstärke in Richtung der Unterseite des Modells hinzu. Dies vergrößert die Kontaktfläche mit der Druckplatte des Druckers und erhöht die Stabilität der Modellwände. Bei einem Wert von 0 wird die Bodenschwelle entfernt. Siehe Bild Untere Schwelle.
  • 250 13.ModelDieWithBoreProcessorControl.ModelWallBottomSill.gif

  • 17 Bestimmt die Größe einer Kugel, die in den Hohlraum eines hohlen Modells passen muss. Jeder Bereich, in den eine solche Kugel nicht passen würde, wird mit Material gefüllt. Negative Werte sind ungültig.
  • 250 14.ModelDieWithBoreProcessorControl.ModelWallMorphologicalClosureDiameter.gif

  • 18 Aktivieren Sie das Kontrollkästchen Fräsen vorausberechnen.
  • 250 15.ModelDieWithBoreProcessorControl.ModelMillingHeadDiameterCheckbox.gif

  • 19 Der Durchmesser-Schieberegler bestimmt die Größe der Fase an der Unterseite der einzelnen Stümpfe, und die Löcher im Modellsockel ermöglichen das Ausfräsen von Rückständen im gegenüberliegenden Teil. Dies wird als Fräserradienkorrektur angezeigt. Verwenden Sie den Schieberegler [20], um diesen Wert zu ändern.
  • 250 16.ModelDieWithBoreProcessorControl.ModelMillingHeadDiameter.gif

  • 21 Modellanaloge ermöglicht es Ihnen, den Versatz zwischen dem Modell und dem Laboranalog zu ändern, wenn dieser in der Laboranalog-Bibliothek von Model Creator konfiguriert ist. Verwenden Sie den Schieberegler, um den Horizontalen Abstand [A] und den Vertikalen Abstand [B] anzupassen. Siehe dieses Beispiel.
  • Plateless Model Settings 3.1 4.png

    [A]250 17.ModelDieWithBoreProcessorControl.ModelImplantLabAnalogOffsetHorizontal.gif

    [B]250 18.ModelDieWithBoreProcessorControl.ModelImplantLabAnalogOffsetVertical.gif

  • 22 Setzten Sie die Einschubrichtung aller Stümpfe aus einer gemeinsamen Sicht/Richtung.

  • 23 Setzen Sie die Einschubachse der Stümpfe zurück.

  • 24 Klicken Sie auf Starten, nachdem Sie einen Parameter geändert haben, um das Modell neu zu kalkulieren.

  • Hier sehen Sie eine Illustration der Bereiche, die von den jeweiligen Parametern betroffen sind:

    • Höhe des Sockels


    • Pin Aussparung
    • Bodenschwelle


    • Wandstärke

    Modell Analoge

    Model analogs.png
    Tip Sie brauchen mehr Unterstützung? Kontaktieren Sie Ihren Vertriebspartner oder buchen Sie ein individuelles Training mit exocad.
