Modul Model Creator

WarningDiese Seite dokumentiert die exocad Software-Releases ab 2022.See documentation for older versions


Model Creator Plateless ModelSehen Sie sich das Video-Tutorial an: Model Creator Plateless Model

Model CreatorSehen Sie sich die neuesten Verbesserungen an: Model Creator

Übersicht

Das Modul Model Creator ermöglicht die Herstellung digitaler Modelle. Das Modell muss mit einem offenen (STL-Format) oder integrierten Scanner gescannt werden. Diese Modelle können auf herkömmliche Weise mit herausnehmbaren Stümpfen innerhalb des Modells oder auf einem vorgefertigten Sockel mit Stiften/Pins hergestellt werden. Dieses Modul bietet auch die Möglichkeit, die Artikulation mit Hilfe von Stabilisierungs-/Okklusionsstäben und Aufnahmen für verschiedene Artikulationssysteme vorzubereiten.

Modell-Ausrichtung

Um zu beginnen, muss die DentalDB (Datenbank) ordnungsgemäß ausgefüllt werden. Siehe "Starten". Sobald Sie die Taste Model Creator drücken und die Anwendung starten, wird der Prozess der Modellerstellung eingeleitet.

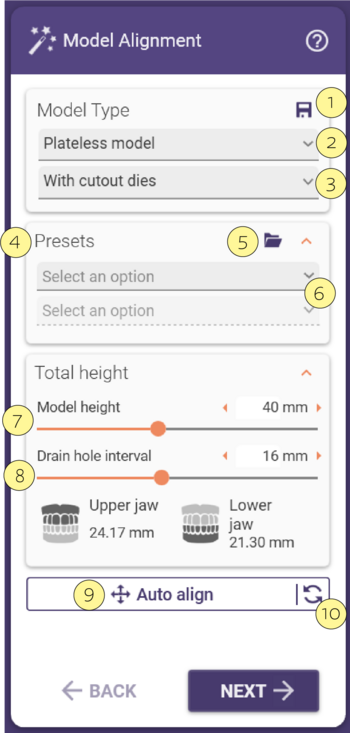

Nun befindet sich der Wizard im Schritt Modellausrichtung. Hier stehen einige Optionen zur Verfügung:

Der Wizard befindet sich nun im Bereich Modellausrichtung. Hier gibt es viele Optionen:

Model Alignment Type 3.1 0.png
  • Wählen 1 Sie den Typ des Modells, z.B. "Plattentyp", "Modell ohne Platte" oder eine herstellerspezifische Voreinstellung (z.B. optimiert für ein bestimmtes Plattensystem). Es handelt sich dabei um zwei grundsätzlich unterschiedliche Modellherstellungsprozesse. Bei dem Modell mit Platte handelt es sich um eine vorgefertigte Modellbasis, die das Modell aufnimmt, das dann digital geschnitten wird, ganz ähnlich wie bei der traditionellen Technik. Bei dem Modell ohne Platte handelt es sich um ein massives Modell, bei dem die Stümpfe aus dem Hauptkörper des Modells herausgenommen werden können. Dieses Verfahren ist eine gängige digitale Technik. Weitere Informationen finden Sie unter Modell-Typ


  • 2 Bei einigen Typen haben Sie auch die Möglichkeit, verschiedene Varianten auszuwählen, z.B. herausnehmbare Stümpfe, Gingivamaske flach, und andere. Detaillierte Informationen finden Sie in den folgenden Abschnitten.

  • 3 Wenn Sie auf dieses Symbol klicken, wird dieser Typ als Standard gespeichert. Er wird beim Starten der Modellausrichtung vorausgewählt.
  • </li>

  • 4 Wählen Sie die Voreinstellungen entsprechend dem Anbieter der Herstellungsausrüstung.

  • 5 Ausrichtungsoption, Frei bewegen, xy-Ebene verschieben , z-Höhe verschieben. Zum Bewegen klicken Sie auf die Modelle, um sie zu ziehen und abzulegen.

  • 6 Drehen Sie frei: Halten Sie die STRG-Taste gedrückt um zu "Drehen". Wenn Sie ein Modell mit einer Basisplatte verwenden, können Sie die Scandaten auch um die Okklusalachse drehen, um den Scan an der Basisplatte auszurichten.

  • 7 Automatisch ausrichten, Modell/s ausrichten.

  • 8 Ausrichtung zurücksetzen - Wenn Sie das Modell bewegt haben und mit der Neuausrichtung erneut beginnen möchten.

  • 9 Der Indikator für die Höhe des Oberkiefers oder Oberkiefers/Modells

  • 10 Der Indikator für die Höhe des Unterkiefers oder des Unterkiefers/Modells.

  • 11 Gesamthöhe der Modelle.

  • 12 Hindernisse automatisch ausblenden

  • TipUm die Modelle zu bewegen, klicken Sie mit der linken Maustaste auf die Modelle und ziehen Sie sie. Um das Modell zu drehen, halten Sie die Taste STRG gedrückt und klicken Sie mit der linken Maustaste.

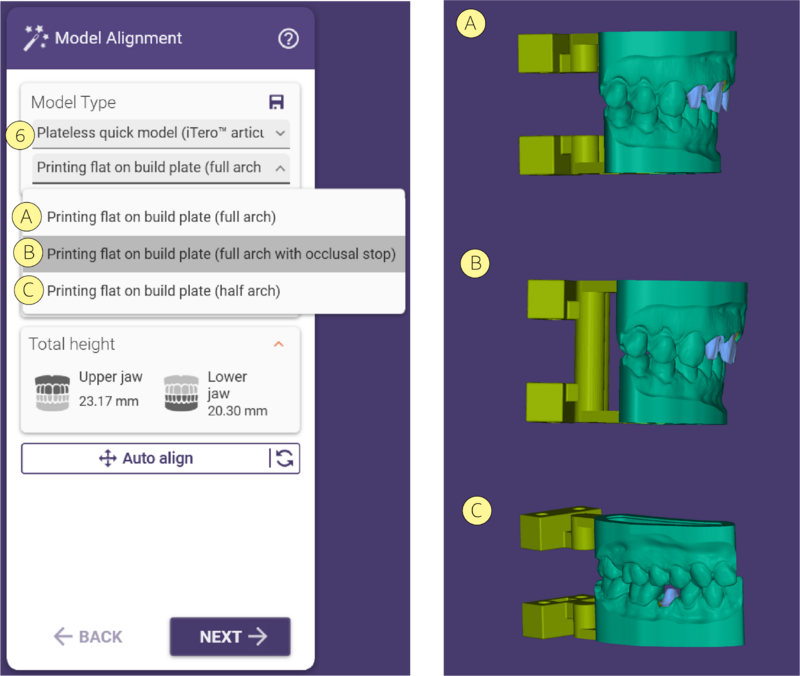

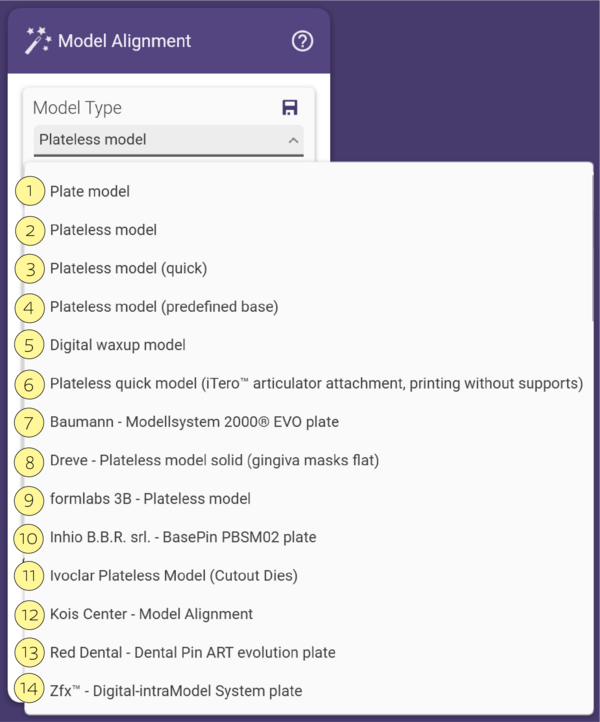

    Modelltyp

    Model Alignment Type 3.1.png

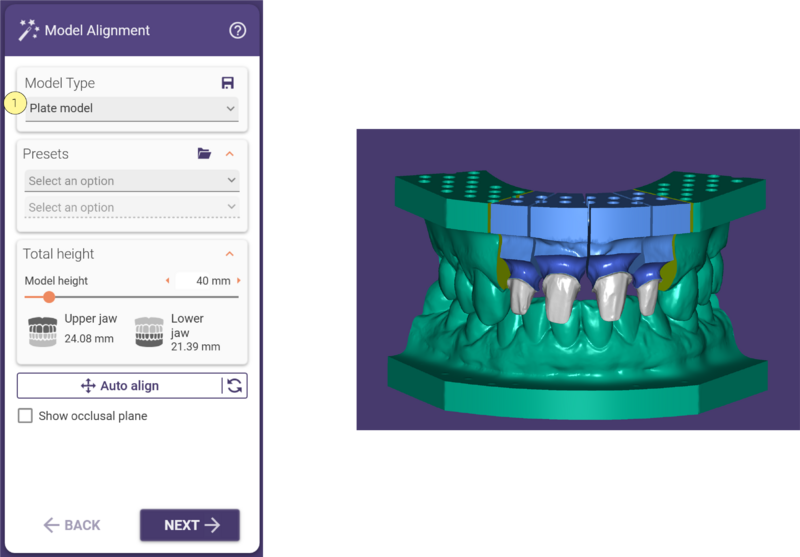

    Plate model

    Model Alignment Type 3.1 1.png

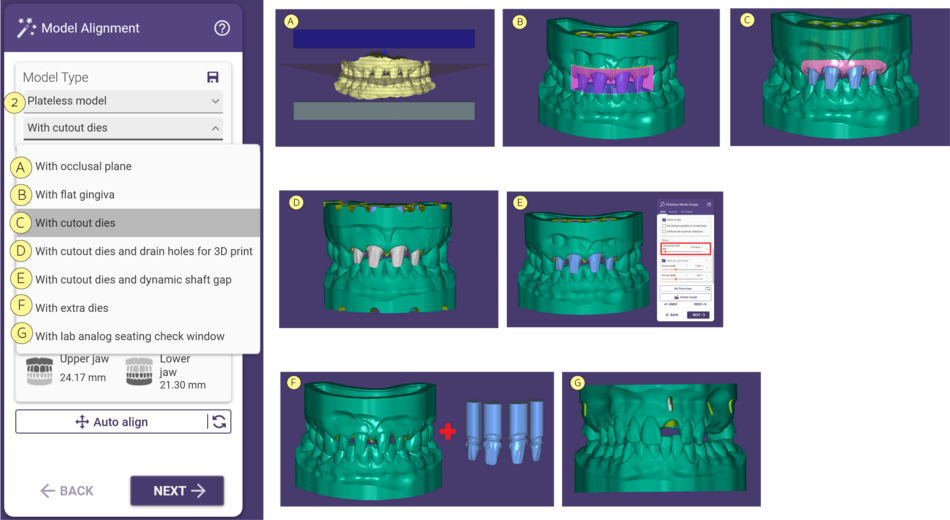

    Plateless model

    Model Alignment Type 3.1 2b.png

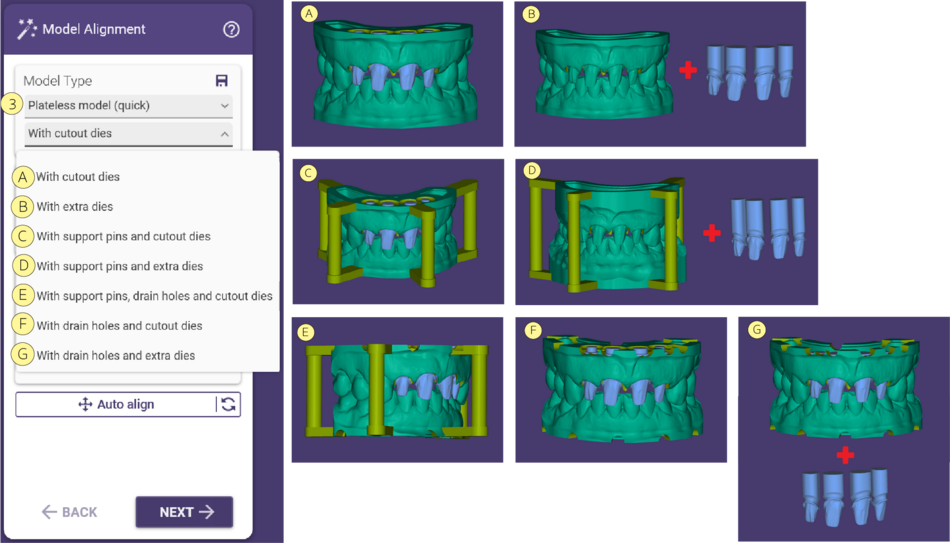

    Plateless model (quick)


    Model Alignment Type 3.1 3b.png

    Plateless model (with drain holes for 3D print)

    Model Alignment Type 3.1 4.png

    Plateless model (with lab analog seating check window)

    Model Alignment Type 3.1 5.png

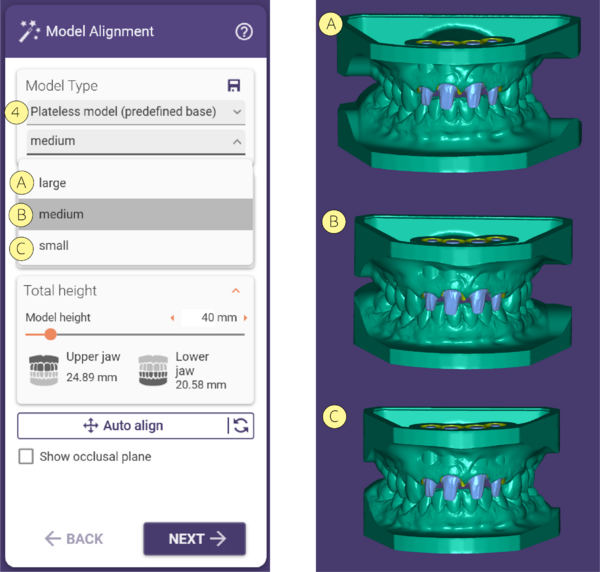

    Plateless model (predefined base)

    Model Alignment Type 3.1 6.png

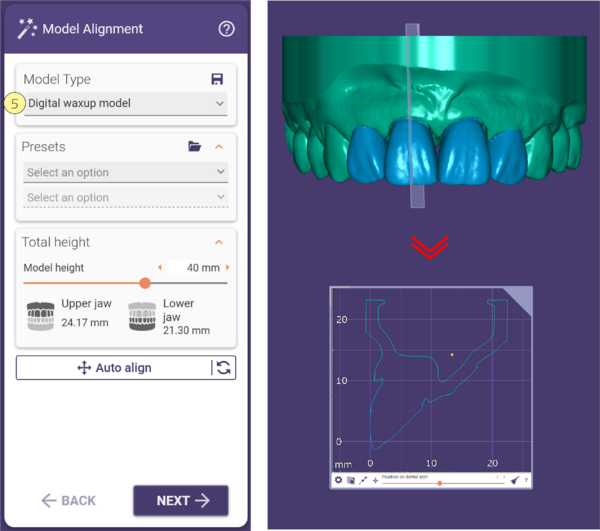

    Digital waxup model

    Model Alignment Type 3.1 7b.png

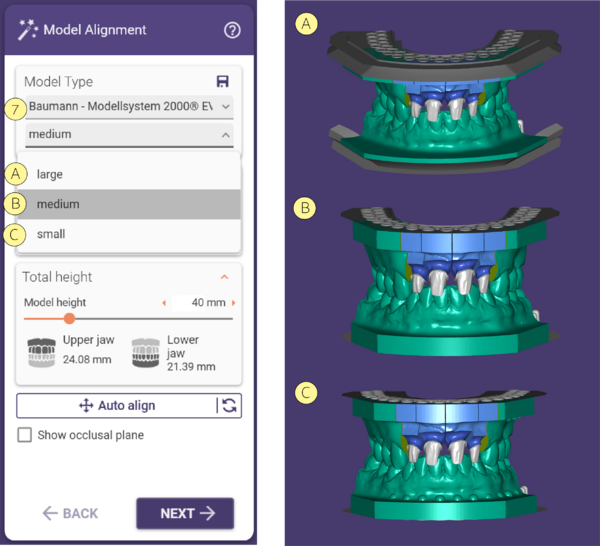

    Baumann - Modellsystem 2000 EVO plate

    Model Alignment Type 3.1 8.png

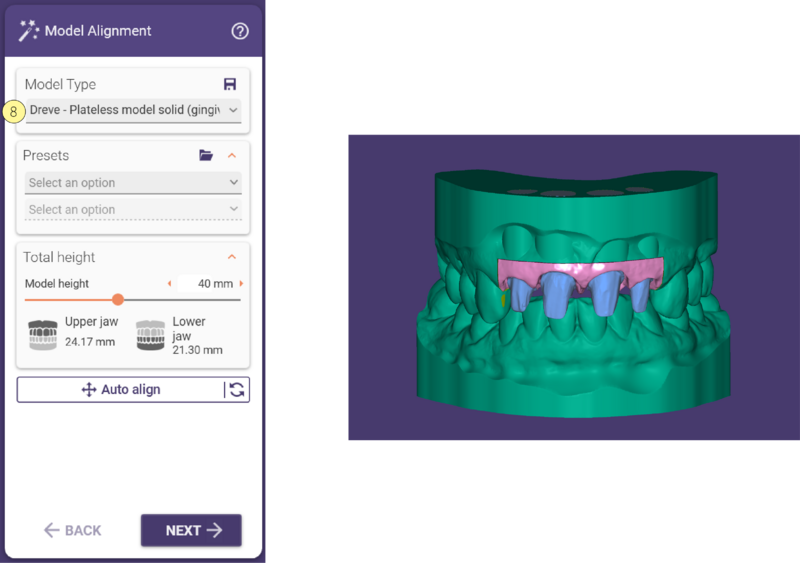

    Dreve - Plateless model solid (gingiva mask flat)

    Model Alignment Type 3.1 9.png

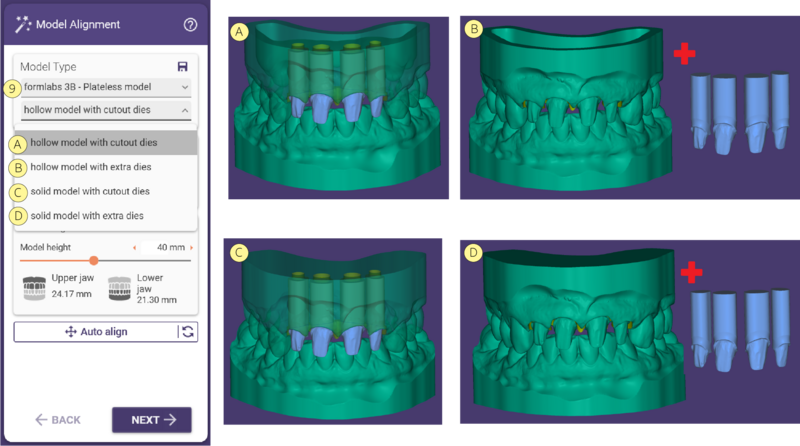

    formlabs 3B - Plateless model

    Model Alignment Type 3.1 10.png

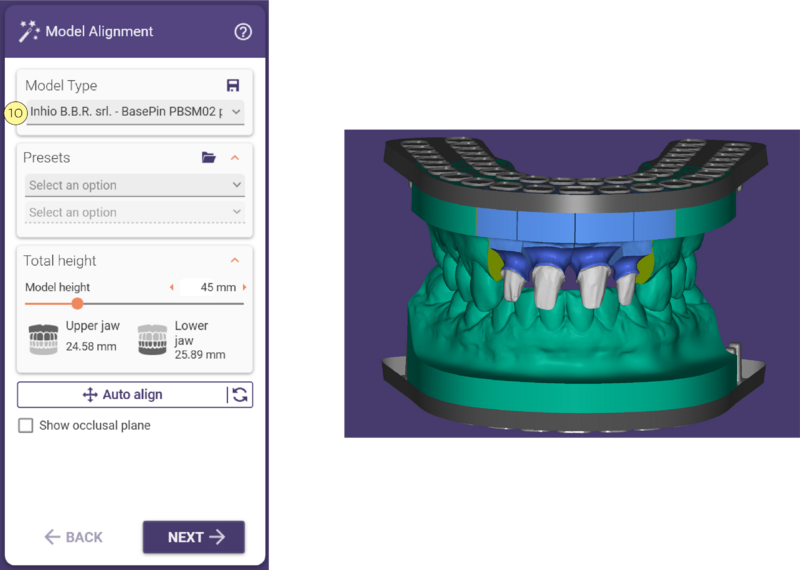

    Inhio B.B.R. srl. - BasePin PBSM02 plate

    Model Alignment Type 3.1 11.png

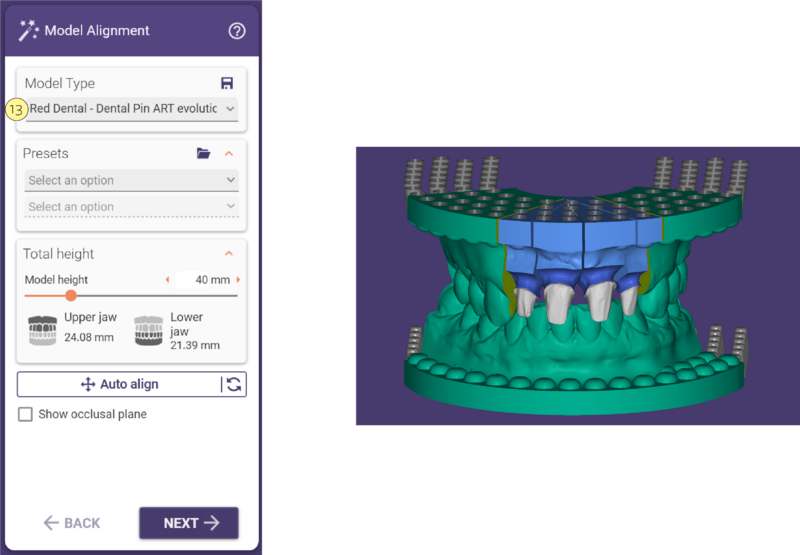

    Red Dental - Dental Pin ART evolution plate

    Model Alignment Type 3.1 12.png

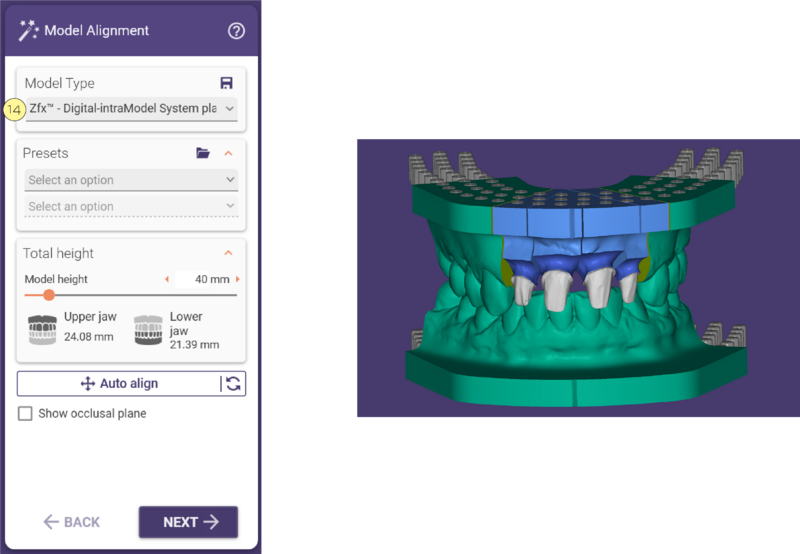

    Zfx - Digital-intraModel System plate

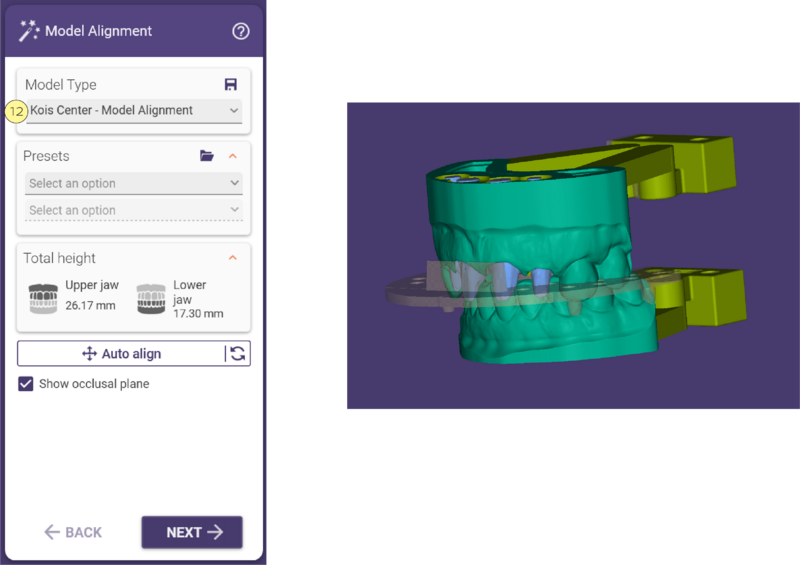

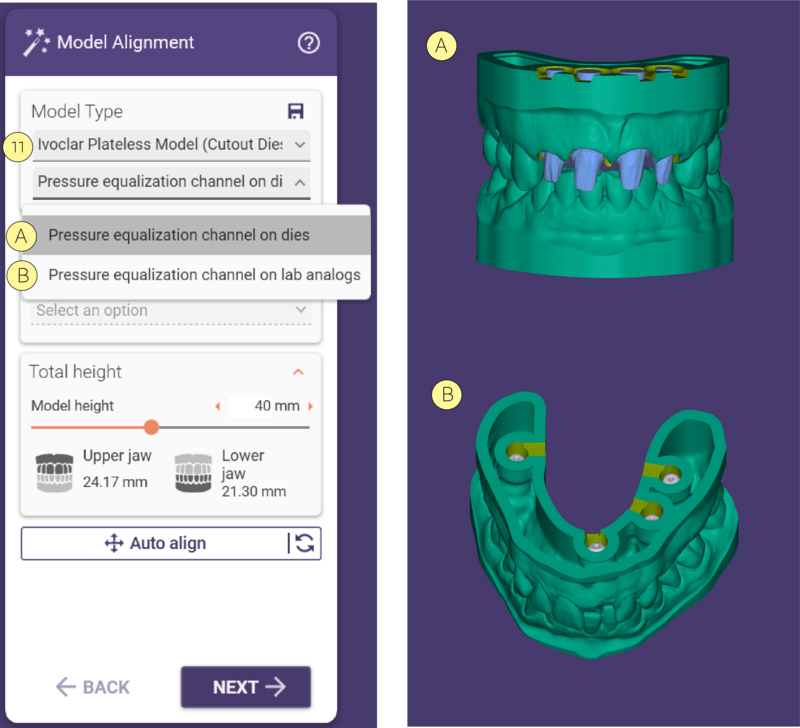

    Model Alignment Type 3.1 13.png Bei Plattenmodellen werden die Platte(n) visualisiert:

    Cutting plane on plate.PNG

    lefz

    Warning Rot markierte Bereiche werden entfernt

    Wenn Sie das Modell mit Platte wählen, ist der nächste Schritt:

    Bei plattenlosen Modellen werden die oberen und unteren Grenzen (die natürlich von Ihrer Höheneinstellung abhängen) visualisiert:

    2Without plate.PNG


    Warning Beachten Sie, dass die rot markierten Bereiche entfernt werden.

    Wenn Sie sich für ein plattenloses Modell entscheiden, ist der nächste Schritt:

    NavAls nächstes: Modelldesign
